Højkvalitets bundet køleplade
1. Produktintroduktion

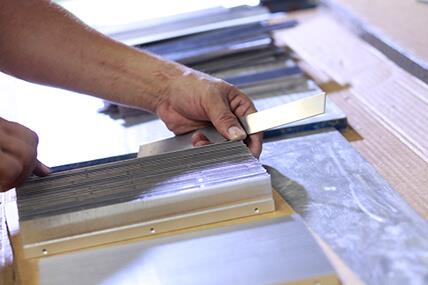

Bonded finne køleplader er en samling af en rillet base med individuelle finner bundet ind i rillerne. Denne type kølepladefremstilling giver mulighed for højere finnedensiteter og finnestørrelsesforhold end hvad der kan fremstilles med ekstruderingsmetoder, hvilket i høj grad forbedrer den termiske ydeevne sammenlignet med ekstruderede køleplader på grund af øget overfladeareal. Bondede finnetyper kan konstrueres på nogle få måder. Rillede baser kan ekstruderes, støbes eller bearbejdes. Bearbejdning kan give mulighed for yderligere funktioner som indlejrede varmerør, dampkamre eller indkapslede grafitvarmespredere. Finner er enten udstanset fra coil stock eller skåret af tyndt plademateriale. Finnerne indsættes i basisrillerne og forbindes med epoxy, lodning eller lodning.

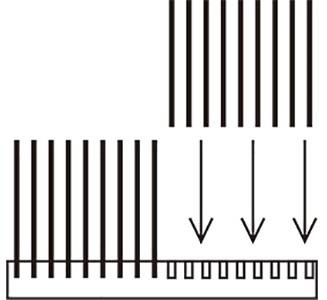

Skematisk samlingsvisning Bonded fin heatsink montage
2. Produktdetaljer
I meget krævende strømapplikationer, hvor der genereres betydelig varme i et lille volumen, kan Methodes design med bundet finne imødekomme dine emballagebehov ved at øge kølepladens overfladeareal uden at øge volumen, hvilket reducerer den termiske modstand med halvtreds til seksogtres procent. Limning af finner til en køleplade fjerner det designbegrænsende finneekstruderingsforhold, der findes i ekstruderede køleplader.
· Aluminium, kobber eller blandet metal bundet-finner
· Kobberbund og aluminiumsfinne
· Finner fremstillet af metalplader eller ekstrudering
· Øget overfladeareal
· Lavere termisk modstand
3. Specifikation
Tingens navn | Højkvalitets bundet køleplade |
Materiale | Aluminium 6061/1100 kan være kobber |
Overfladebehandling | Ren kan være plettering osv... |
MOQ | 100 STK |
L/T | 15-20 dage til værktøj og 7-10 dage til prøve |
Størrelse | 300*200*70 mm |
Pakning | Sikkerhedspakning |
Ansøgning | Udstyr til strømudligning |
4.Del funktioner
4-1. Aluminium 6061 til bund og Aluminium 1100 til finner.
4-2. Fremragende varmeledningsevne
4-3. Fin afslutning
5.Business Advantage
1. One-stop løsning
2. SGS & ISO revideret
3. Erfaren fremstilling
4. Høj forsyningskapacitet
6. Levering, forsendelse
7.Ofte stillede spørgsmål
1. Er du handelsvirksomhed eller producent?
Vi er en professionel producent i Kina, der tilpasser forskellige produkter til termiske løsninger.
2. Hvilke egenskaber gør en heatsink til en god en?
Høj kvalitet overflade; God aerodynamik; God termisk overførsel i varmeblækket; Perfekt fladhed af kontaktområdet; God monteringsmetode.
3. Hvilken transportform bruger du?
Lufttransport, UPS, DHL, FedEx, søfart osv...
4. Kan du levere OEM-service?
Selvfølgelig kan vi det, serviceprocessen omfatter hovedsageligt 5 trin:
Trin 1: Send os venligst en detalje tegning eller fysisk prøve.
Trin 2: Vores ingeniør vil lave form-/matricedesignet baseret på din tegning eller prøve.
Trin 3: Del dit detaljerede tilbud både form/matrice og produkt.
Trin 4: Test vores produkt for endelig bekræftelse.
Trin 5: Masseproduktion efter endelig bekræftelse.
